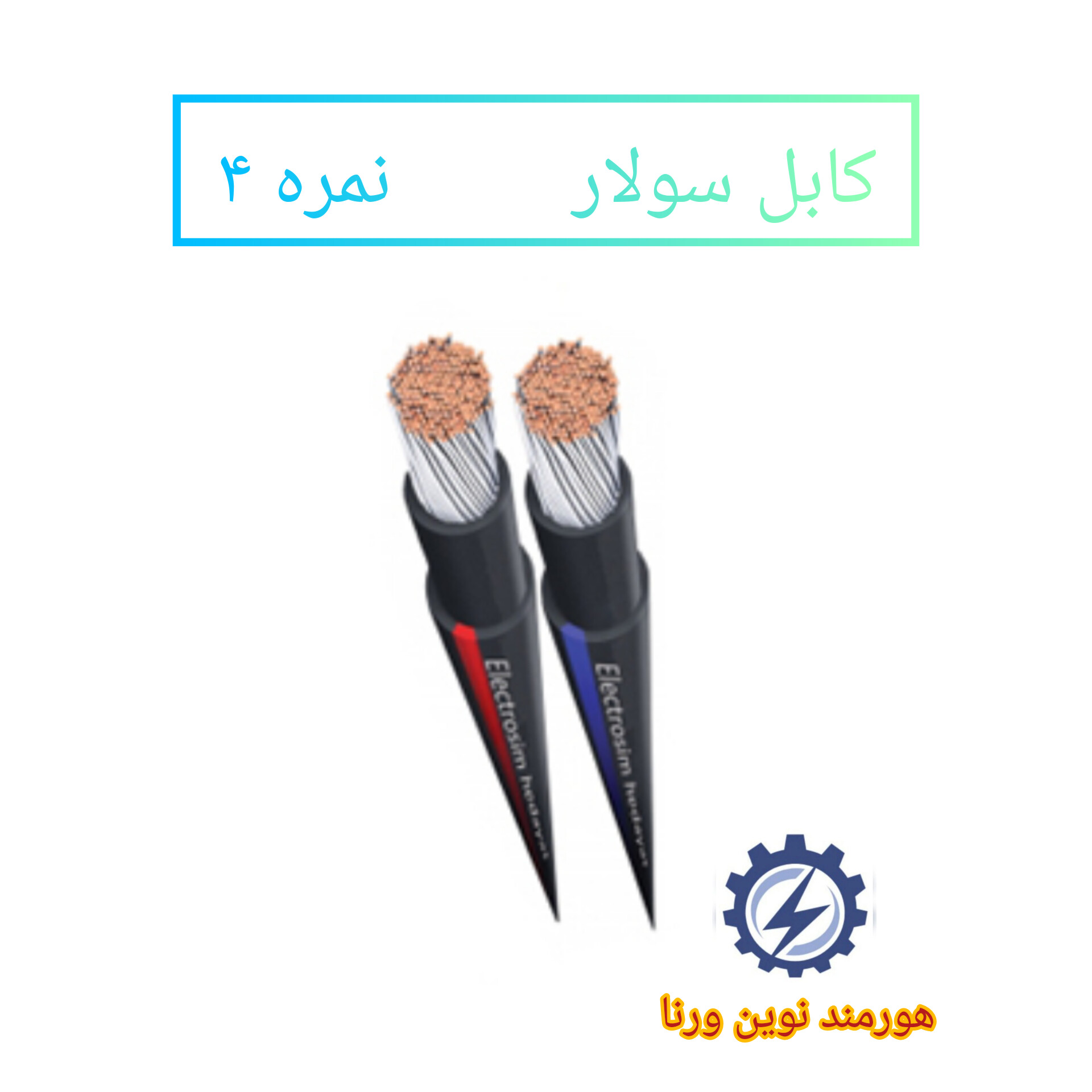

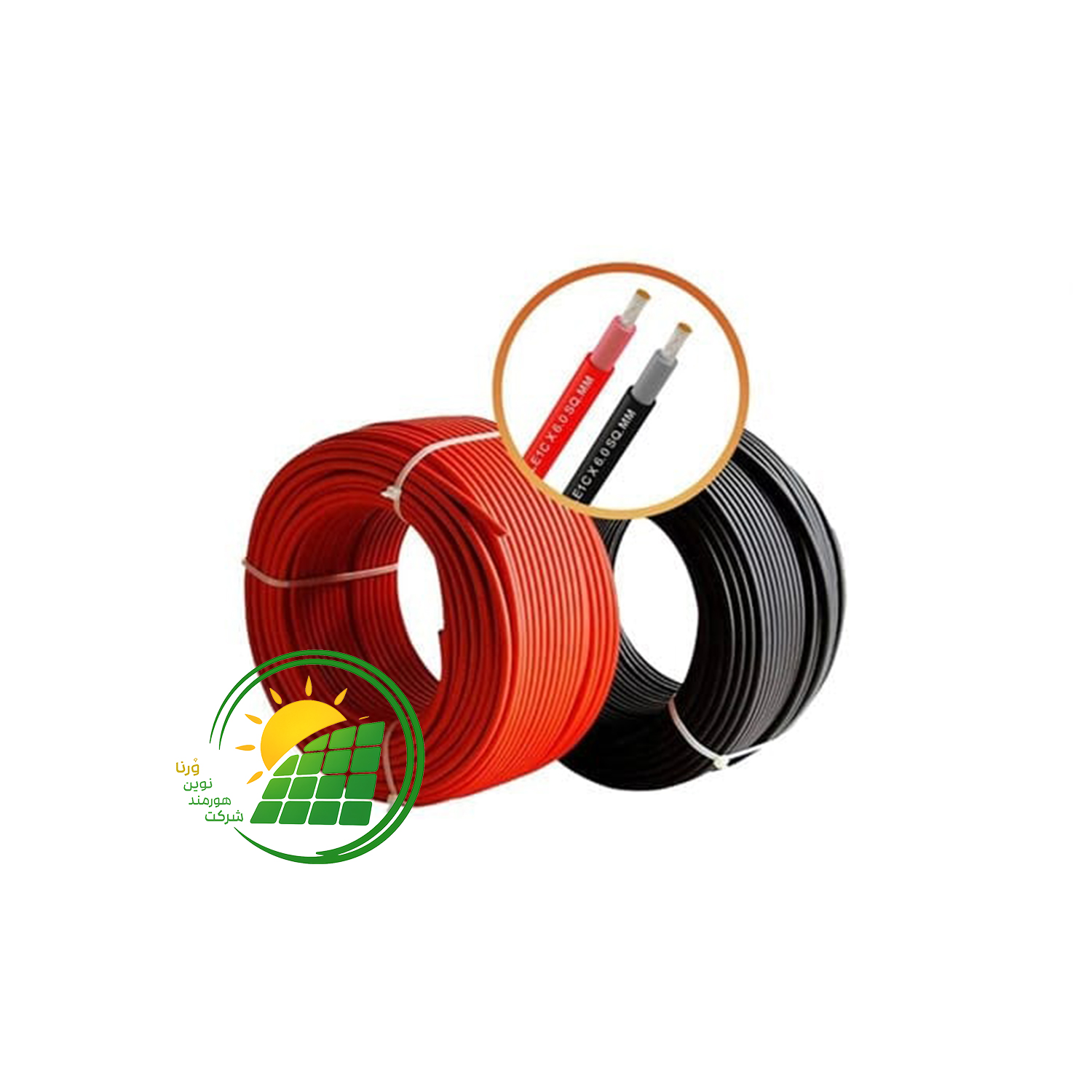

کابل DC سایز 4 مخصوص سیستم‌های برق خورشیدی

کابل مسی DC مقطع 4 میلیمتر مخصوص سیستم برق خورشیدی برای بهبود انتقال توان در قسمت DC نیروگاه خورشیدی، تحمل پذیری ولتاژ بالا، منعطف با کارکرد ساده، جریان‌دهی مطلوب با پایین‌ترین سطح تلفات انتقال توان.

جریان مجاز 36 آمپر به همراه عایق دو لایه جهت بهبود ولتاژ شکست کابل و خنک‌سازی بسیار عالی جهت کاهش دمای کار کابل در جریان‌های بالا. منطبق بر استاندارد IEC-62930، ولتاژ تحمل 1.5 کیلوولت، عملکرد نرمال جهت بهره برداری تا دمای 120 درجه سانتیگراد، دارای روکش آنتی یو وی (Anti UV) برای حفاظت کابل در برابر تابش نور خورشید ناشی از نصب کابل در فضای آزاد.

کابل‌های الکتریکی نقش کلیدی در عملکرد صحیح یک سیستم برق خورشیدی بازی می‌کنند. در واقع کابل‌ها نقش انتقال توان بین ادوات مختلف سیستم‌های برق خورشیدی را دارند. انتقال توان از پنل‌ها به شارژ کنترلر، باتری و در نهایت اینورتر. چنانچه کابل‌ها از کیفیت نامناسبی برخوردار باشند توان تولیدی پنل‌ها برای مصرف کننده به درستی منتقل نمی‌شوند. بنابراین اکیدا توصیه می‌شود در انتخاب کابل برای سیتم برق خورشیدی خود دقت کنید.

در یک سیستم برق خورشیدی آفگرید یا نیروگاه برق خورشیدی، دو نوع کابل به صورت متداول مورد استفاده قرار می‌کیرد. در واقع قبل از اینورتر توان تولیدی سیستم از نوع DC بوده و همین امر باعث می‌شود نوع کابل مورد استفاده در این قسمت دارای مشخصات خاصی باشد. در واقع رفتار جریان الکتریکی DC با نوع AC کاملا متفاوت بوده و ضروری می‌کند در قسمت DC نیروگاه از تجهیزات مخصوص به خود استفاده کنیم.

کابل‌های DC با مشخصه‌های مرتبط با سمت DC نیروگاه کاملا منطبق با استانداردهای مورد نیاز بوده و باعث بهبود کیفیت عملکرد نیروگاه شما خواهد شد.

کابل خورشیدی

برای متصل کردن اجزای یک سیستم خورشیدی به یکدیگر شما نیاز به کابل خورشیدی DC با سایز مناسب آن سیستم دارید. زیرا با توجه به اینکه معمولا معمولاً ولتاژ سیستم های خورشیدی پایین است وجریان آنها بالا است، باید مطمئن شوید تلفات انرژی و گرمای تولیدی (در برخی موارد حتی آتش سوزی) به حداقل برسد.

ویژگی مهم کابل  خورشیدی DC

کابل خورشیدی DC مطابق با استاندارد،۶٩۴ IS/ ۶٠٢٢٧ IEC و ١۵۵۴ IS/ ۶٠۵٠٢ IEC می باشند. میزان ولتاژ برای جریان AC برابر VAC 1000 و برای جریان DC برابر VDC 1500 می باشد.
این کابل ها در برابر اشعه UV مقاوم بوده و هادی کابلها از جنس مس، تک رشته و از نوع افشان و انعطاف پذیر می باشند.

افت ولتاژ کل مربوط به بخش کابل خروجی از ماژول فتوولتائیک تا ورودی اینورتر متصل به شبکه و خروجی اینورتر تا نقطه اتصال به شبکه کمتر از ۲ % می باشد.

کد گذاری رنگ های کابل

– قطب مثبت کابل DC : رنگ قرمز
– قطب منفی کابل DC : رنگ مشکی
– کابل تک فاز AC : سیم فاز به رنگ قرمز و سیم نول به رنگ آبی

– کابل ها و کاندویت هایی که باید از دیوار یا سقف عبور نمایند، می بایست از داخل یک لوله Sleeveاز جنس PVC عبور کنند.
– نوک هادی های کابل ها و سیم ها باید قلع اندود شده تا از ایجاد آشفتگی و شکستن رشته های موجود در سیم ها و کابل ها جلوگیری شود.
– کابل خورشیدی DC و کاندویت ها می بایست بصورت یک تکه باشند.
