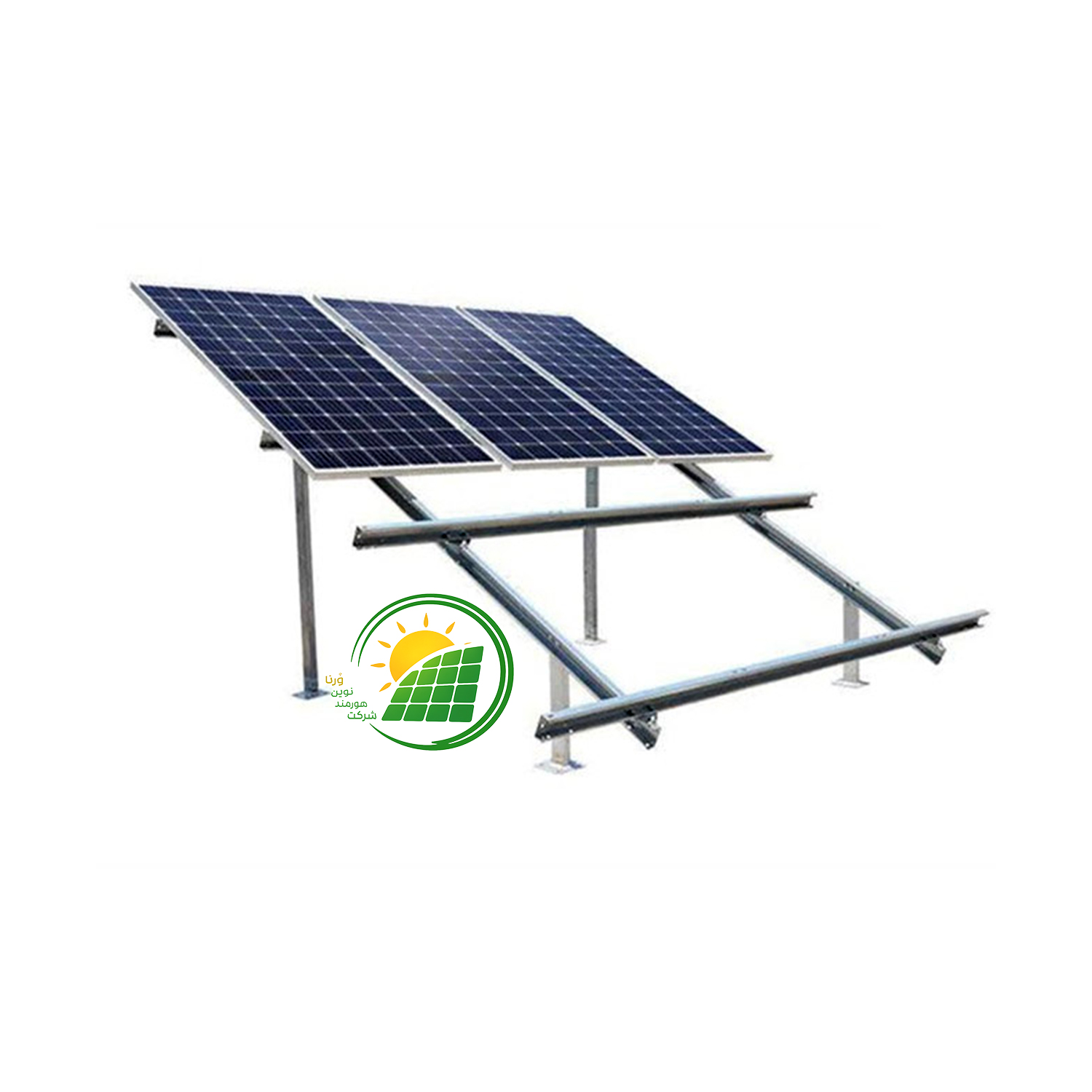

استراکچر دو ردیف 6 پنل خورشیدی – مناسب سطح زمین

قیمت ذکر شده به ازای هر پنل می باشد و جهت محاسبه قیمت نهایی سازه، می بایست در تعداد پنل ضرب شود.

استراکچر دو ردیف 6 پنل خورشیدی از پروفیل های فولادی ST37 تشکیل شده که با تکنولوژی CFS تولید و سپس مطابق استاندارد ASTM123 آمریکا، آبکاری گالوانیزه گرم عمقی شده است. این سازه مناسب سطح زمین و بام بوده و به روش بتن درجا (قرار گرفتن پایه ها در بتن) اجرا می شود. آیین نامه مورد استفاده برای بارگذاری این سازه همان مبحث 6 مقررات ملی ساختمان است و مطابق با سرعت مبنای باد 120 کیلومتر در ساعت طراحی شده است. این سازه به دلیل پوشش گالوانیزه عمقی مناسب تمامی نقاط کشور است و به راحتی می توان از آن در هر شرایط آب و هوایی استفاده نمود. پروفیل های استراکچر دو ردیف 6 پنل خورشیدی از نوع C و U همگی از ورق نوار بری شده رول های فولادی ST37 با ضخامت 2 میلی متر از شرکت فولاد مبارکه اصفهان تهیه و با تکنولوژی CFS تولید شده است. جهت اتصال تمامی پروفیل ها از پیچ های آچاری 10 به همراه واشر فنری و واشرتخت استفاده می شود. جهت اتصال پنل ها نیز از کلمپ های T و Z آلمینیومی با آلیاژ 6063 به صورت آنودایز استفاده شده است.

مشخصات فنی استراکچر پنل خورشیدی

وزن پروفیل ها 80 کیلوگرم
وزن کل سازه 85 کیلوگرم
تکنولوژی ساخت CFS
تعداد پروفیل 15 عدد
نوع پوشش گالوانیزه گرم عمقی
نوع پیچ و مهره پیچ و مهره نمره 10 به همراه واشر تخت و واشر فنری
نوع اتصال پنل کلمپ آلمینیومی آنودایز شده با آلیاژ 6063
نوع اتصال پایه بتن درجا
مناسب برای سطح زمین و بام ساختمان
جنس پروفیل رول فولادی ST37 برند فولاد مبارکه اصفهان

استاندارد های استراکچر پنل خورشیدی

استاندارد طراحی مبحث 6 مقررات ملی ساختمان
استاندارد گالوانیزه ASTM123 آمریکا
مقاوم در برابر باد 120 کیلومتر در ساعت



برای خرید این محصول با ما تماس بگیرید و یا از طریق همین سایت، سفارش خود را ثبت نمایید.
